一、處理工藝流程的確定

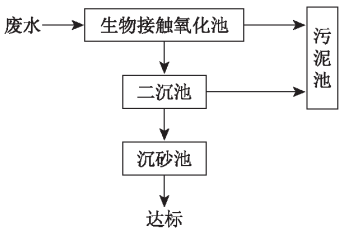

由于鉆井隊生活污水成分相對單一，各種污染物濃度相對較低，故稱為低濃度有機污水。每天產生的污水量大約是15？25m3 .根據水質和水量的特點，采用污水處理工藝，如圖1所示。

工藝流程如下:集水池污水通過污水泵進入生物接觸氧化池進行生化處理。該工藝屬于生物膜工藝，對水質和水量具有較高的抗沖擊負荷能力。生化處理后的水質基本符合要求，但含有脫落生物膜，需要通過二次沉淀池與泥水分離。為了污水的達標，二次沉淀池的斜板采用蜂窩狀填料，斜板上還掛有生物膜，可用于泥水分離和污水的生化處理。污泥經沉砂池沉淀后，經過濾槽過濾，沉淀后的污泥定期排入污泥儲槽儲存。

二、接觸氧化池填料的選擇

由于裝置主體采用生物接觸氧化工藝，污泥產量相對較小，結合待處理的水量少，考慮到井隊頻繁搬遷等因素，污泥處理裝置沒有單獨設置，污泥定期排放到污泥儲槽中儲存。

綜合比較，生物接觸氧化池填料選用軟性纖維材料；沉淀池填料（斜板）采用PVC雙通孔填料。

三、設備結構的確定

根據污水處理工藝，污水處理裝置設計了接觸池、沉淀池(和二次接觸)、過濾槽、消毒池(備用)和風機室。考慮到處理裝置應小型化，沒有污水收集調節池，污水收集調節池局部開挖。由于鉆井隊污水量少，處理裝置的處理能力設計為1m3/h。處理裝置的結構和形狀如圖2所示。
